Technik · Werkstückformen

Veränderungen an flachen Werkstücken

Sieh dir die sieben technischen Skizzen an, lerne ihre Fachbegriffe und teste anschließend dein Wissen.

Die sieben Veränderungen

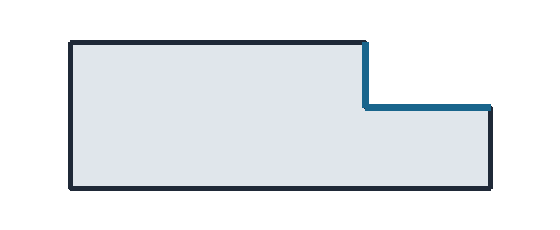

01

Stufe

Ein Absatz an der Außenkante des Werkstücks.

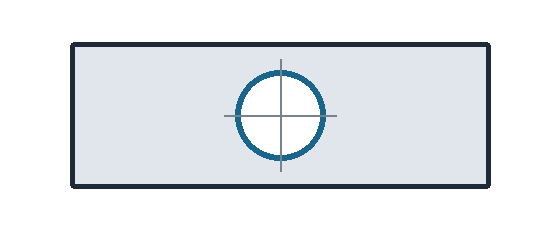

02

Bohrung

Eine kreisrunde Öffnung beziehungsweise Vertiefung im Werkstück.

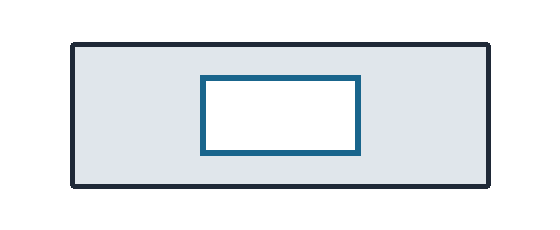

03

Durchbruch

Eine durchgehende Öffnung im Werkstück, hier rechteckig dargestellt.

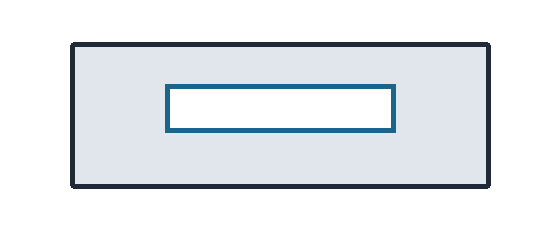

04

Nut

Eine längliche Vertiefung oder Ausnehmung, hier von der Oberkante aus dargestellt.

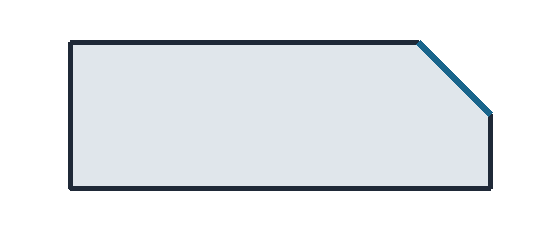

05

Abschrägung

Eine Ecke wird durch eine gerade schräge Kante ersetzt.

06

Einrundung

Eine nach innen gerundete Aussparung am Rand.

07

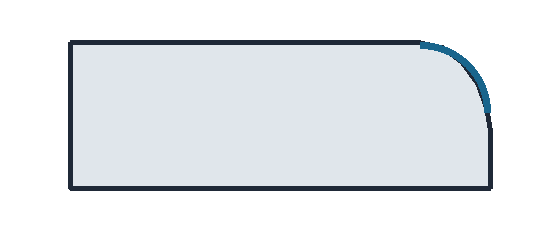

Abrundung

Eine nach außen gerundete Werkstückkante.

Teste dein Wissen

Wähle jeweils eine Antwort aus und klicke danach auf Antworten prüfen.

1. Wie heißt ein Absatz an der Außenkante?
2. Welche Veränderung ist kreisrund?
3. Wie heißt die hier rechteckig dargestellte durchgehende Öffnung?
4. Welche Veränderung ist eine längliche Ausnehmung?
5. Wie heißt eine gerade schräg verlaufende Werkstückkante?
6. Wie heißt eine nach innen gerundete Aussparung am Rand?
7. Wie heißt eine nach außen gerundete Werkstückkante?

Orientiert am bereitgestellten Arbeitsblatt „Werkstücke mit Veränderungen“ und dessen Lösungsblatt. Skizzen für diese Lernseite neu gezeichnet.
