Fingerzinkung – Zinken berechnen
Werkstückbreite, Anzahl der Zinken und Zinkenbreite einfach berechnen
Merke: Bei einer Fingerzinkung müssen die Zinken gleich breit sein. Deshalb muss sich die Werkstückbreite ohne Rest aufteilen lassen.

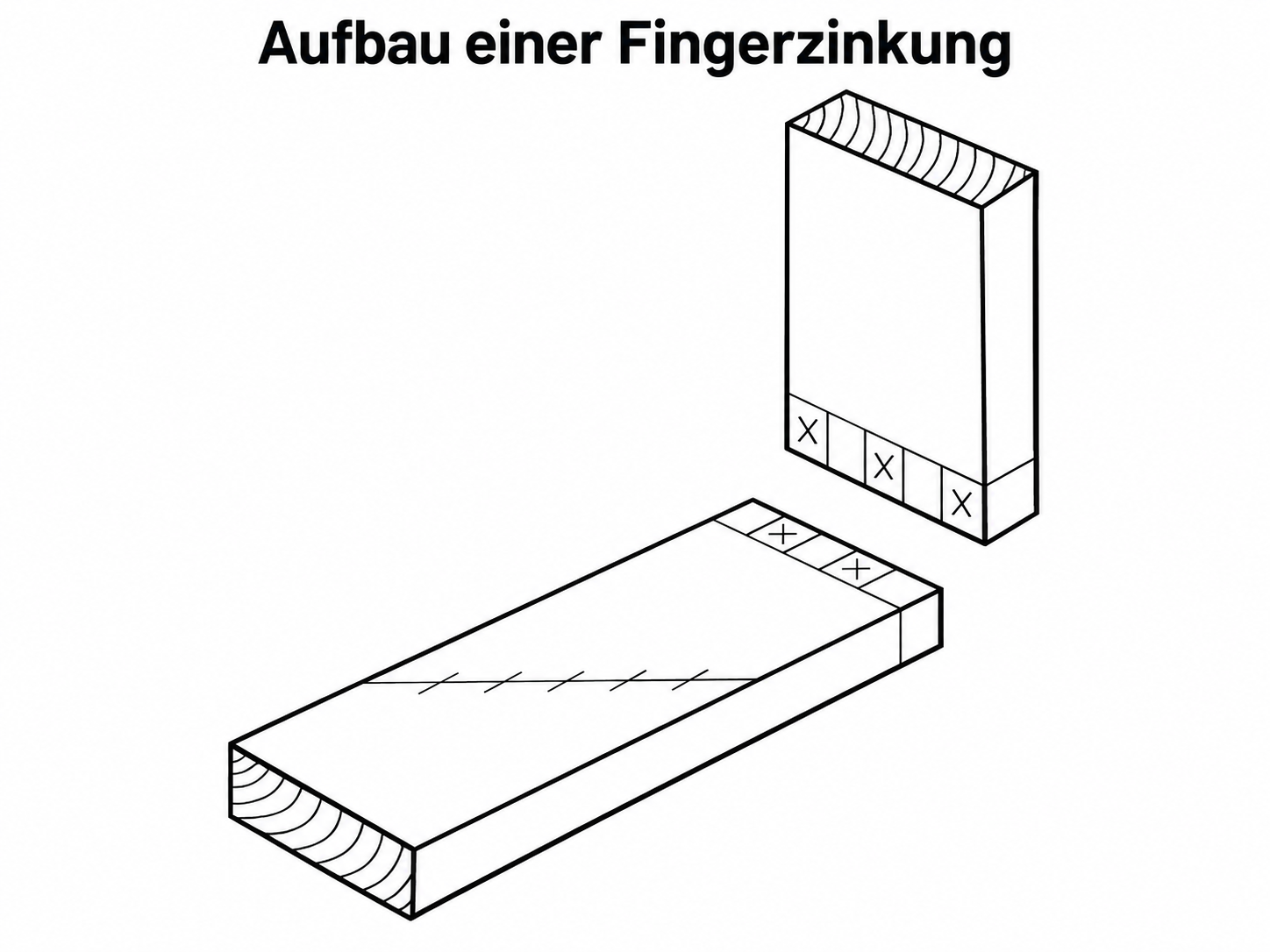

So sieht eine Fingerzinkung aus
Das Lernziel
Du kannst …
- die Anzahl der Zinken berechnen,
- die Breite eines Zinkens bestimmen,
- eine Fingerzinkung gleichmäßig einteilen.
Du brauchst …
- die Werkstückbreite,
- eine gewünschte Zinkenbreite oder
- eine gewünschte Anzahl der Zinken.
Die beiden wichtigsten Formeln

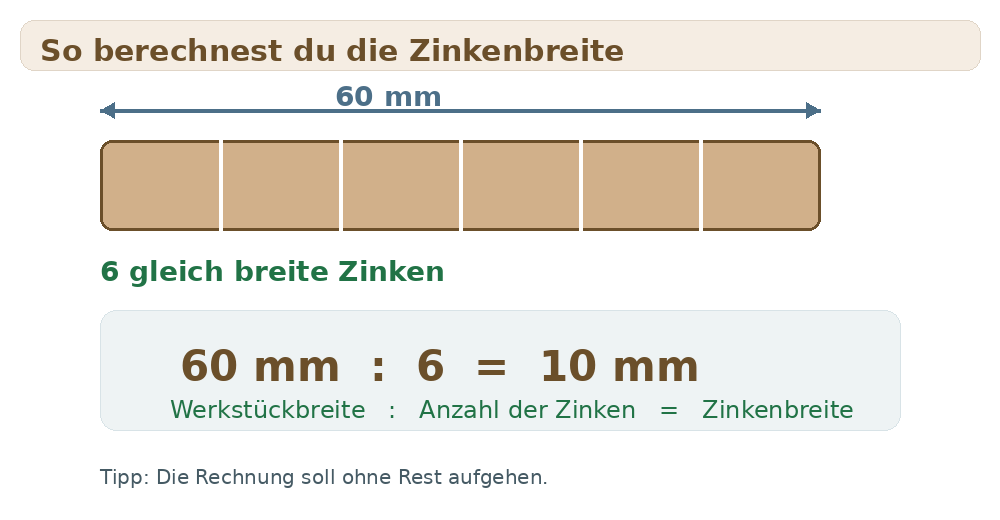

1. Zinkenbreite berechnen
Werkstückbreite : Anzahl der Zinken = Zinkenbreite
Oder kurz: B : n = z
2. Anzahl der Zinken berechnen
Werkstückbreite : Zinkenbreite = Anzahl der Zinken
Oder kurz: B : z = n
B = Werkstückbreite · n = Anzahl der Zinken · z = Zinkenbreite
Beispiele
Beispiel 1
Ein Werkstück ist 60 mm breit. Es sollen 6 Zinken entstehen.
60 mm : 6 = 10 mm
Ergebnis: Jeder Zinken ist 10 mm breit.
Beispiel 2
Ein Werkstück ist 72 mm breit. Ein Zinken soll 12 mm breit sein.
72 mm : 12 mm = 6
Ergebnis: Es entstehen 6 Zinken.
Wichtig
Die Rechnung muss ohne Rest aufgehen.
70 mm : 12 mm = 5,83
Das ist ungeeignet, weil die Zinken dann nicht gleich breit wären.
So gehst du vor
| Schritt | Was du machst |
|---|---|
| 1 | Werkstückbreite messen |
| 2 | Anzahl der Zinken oder Zinkenbreite festlegen |
| 3 | Mit der passenden Formel rechnen |
| 4 | Prüfen, ob die Rechnung ohne Rest aufgeht |
| 5 | Zinken anzeichnen und sauber arbeiten |
Übungsaufgaben
Aufgabe 1: Ein Werkstück ist 80 mm breit. Es sollen 8 Zinken entstehen.
Lösung: 80 : 8 = 10 mm
Lösung: 80 : 8 = 10 mm
Aufgabe 2: Ein Werkstück ist 54 mm breit. Ein Zinken soll 9 mm breit sein.
Lösung: 54 : 9 = 6 Zinken
Lösung: 54 : 9 = 6 Zinken
Aufgabe 3: Ein Werkstück ist 65 mm breit. Es sollen 5 Zinken entstehen.
Lösung: 65 : 5 = 13 mm
Lösung: 65 : 5 = 13 mm
Teste dein Wissen
Wähle jeweils die richtige Antwort aus.
